盗墓笔记小说txt下载,小说排行榜完结版

填料改性

無機填料大多數(shù)是由天然非金屬礦物（滑石、硅灰石、水鎂石、高嶺土、云母）加工而成，在聚合物復(fù)合材料中主要起到增量、增強和賦予功能等作用。

（1）增量：添加廉價的無機填料以降低制品的成本，降低聚合物用量。

（2）增強：提高聚合物基復(fù)合材料，如塑料、橡膠的力學(xué)性能（彈性模量、抗壓強

度、沖擊強度、耐磨性等）。

（3）賦予功能：無機填料可賦予聚合物基體自身沒有的一些特殊功能，如阻燃性、導(dǎo)電、抗菌等。此時，無機填料的化學(xué)組成，光、電、熱等性質(zhì)起到重要的作用。

1、無機填料為什么要進(jìn)行表面改性處理？

無機填料表面由于各種官能團的存在，使其與填料內(nèi)部的化學(xué)結(jié)構(gòu)差別很大。大多數(shù)無機填料具有一定的酸堿性，表面有親水性基團，并呈極性；而聚合物則呈疏水性、極性。因此兩者之間的相容性差，為了改善填料和聚合物基體間的界面結(jié)合，必須采用適當(dāng)?shù)姆椒▽o機填料表面進(jìn)行改性處理，這對于改善聚合物復(fù)合材料的最終性能至關(guān)重要。

2、無機填料表面改性處理方法

表面改性方法主要有物理方法和化學(xué)方法。

物理法表面改性是增加填料表面凹凸度，從而增加填料的比表面積；

化學(xué)法表面改性是在填料表面上架接了各種官能基團，使表面具有反應(yīng)活性，這種改性方法具有簡單易行，而得到廣泛的應(yīng)用。

機械力化學(xué)改性是利用超細(xì)粉碎及其他強烈機械作用有目的地對粉體表面進(jìn)行激活，在一定程度上改變顆粒表面的晶體結(jié)構(gòu)、溶解性能、化學(xué)吸附和反應(yīng)活性。

填料改性

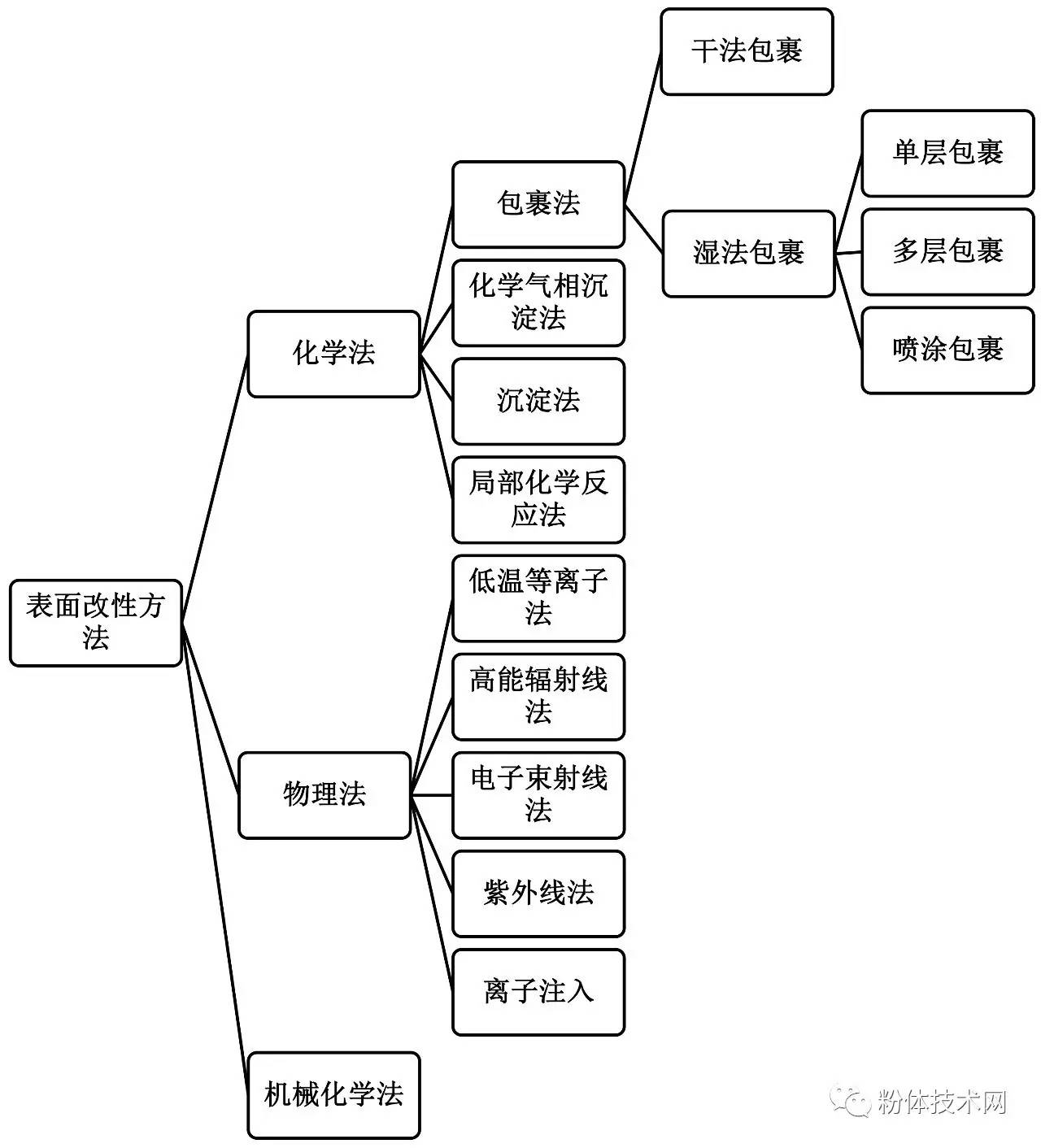

無機填料主要表面處理方法分類

近年來，表面改性處理方法應(yīng)用效果較好的有兩種。一種是采用新型的活化劑，其分子中含有高活性反應(yīng)基團?；罨瘎┦且曰瘜W(xué)鍵的方式牢固地包覆在無機填料表面，分子的剩余部分為非極性的長飽和碳鏈，以較大的接觸面積與聚合物分子鏈之間形成強的范德華親合力，從而使填充量較大的情況下，復(fù)合材料仍具有較好的力學(xué)性能。

另一種是采用雙包膜法，即將用偶聯(lián)劑處理后的無機粉體，再用一種能與偶聯(lián)劑發(fā)生化學(xué)反應(yīng)的活化劑進(jìn)行二次包膜處理。特點是：在使無機粉體與聚合物之間形成較強結(jié)合力的同時，由于所用的二次包膜活化劑的結(jié)構(gòu)特征，可以在無機填料表面形成一層彈性膜，當(dāng)復(fù)合材料受到外力沖擊時，由于彈性膜的緩沖作用，可分散應(yīng)力，使其具有顯著的補強、增韌功能。

盡管表面改性處理方法眾多，偶聯(lián)劑處理是無機填料表面改性的最為基本、通用方法。

3、無機填料表面改性效果如何表征？

表面改性表征方法大體上可以分為直接法和間接法。所謂直接法就是通過測定表面改性后填料的表面物理化學(xué)性質(zhì)，如表面潤濕性、表面能、在極性/非極性介質(zhì)中的分散性、表面改性劑的包覆量、表面結(jié)構(gòu)、形貌和表面化學(xué)組成等來表征改性的效果。

間接法就是通過測定表面改性后填料在確定應(yīng)用領(lǐng)域中的應(yīng)用性能。由于填料表面改性的目的性很強，因此，間接法對于填料表面改性效果的評價非常重要。

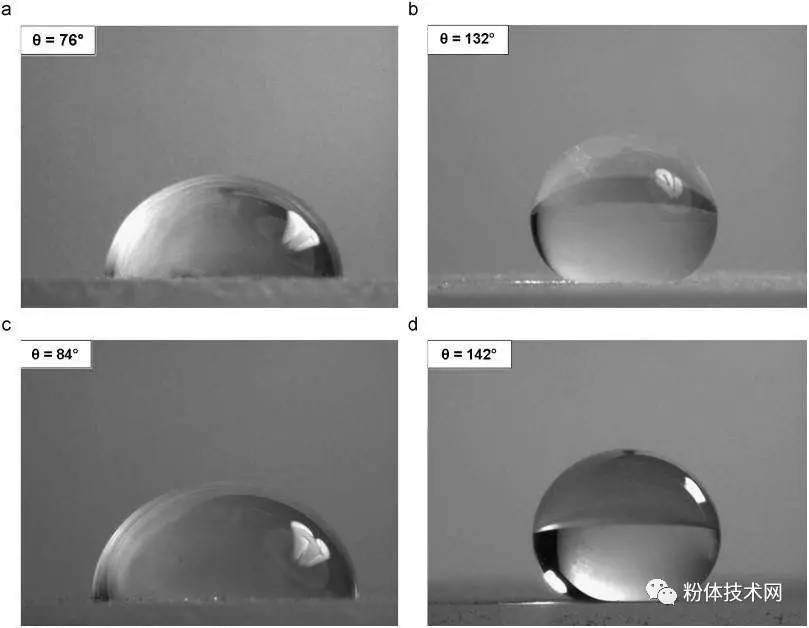

（1）潤濕接觸角

填料改性

接觸角是潤濕性的主要判據(jù)，固體物料在水中的接觸角越大，疏水性越好。盡管測定接觸角的方法很多，如角度測量法、長度測量法、毛細(xì)管滲透速度法等，但是由于很難找到完全干凈的表面以及潤濕接觸角的滯后現(xiàn)象，難以準(zhǔn)確測定出接觸角。因此，在研究中可采用一些簡便方法來測定試樣的疏水性或潤濕性，如透水速度。

（2）活化指數(shù)

無機填料一般相對密度較大，而且表面呈極性狀態(tài)，在水中自然沉降；而經(jīng)表面改性處理的無機填料，表面由極性變?yōu)榉菢O性，對水呈現(xiàn)較弱的非浸潤性。這種非浸潤性的細(xì)小顆粒，由于巨大的表面張力，在水中漂浮不沉。根據(jù)這一現(xiàn)象，提出“活化指數(shù)”的概念，用H表示，其含義用下式表示：

H=樣品中漂浮部分的重量（g）/樣品總重量（g）

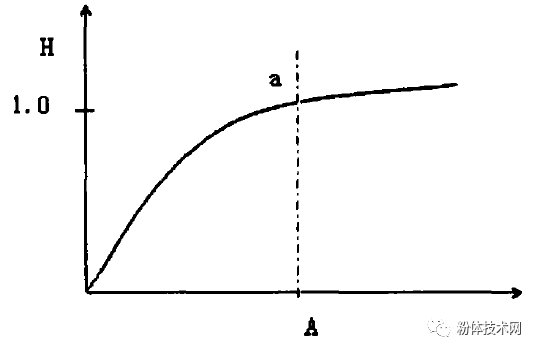

H由0-1.0的變化過程，反映出填料粉體表面活化程度由小至大。表面改性劑的用量可參考“活化指數(shù)”來確定。所謂最佳用量，即表面改性劑在填料顆粒表面上，覆蓋單分子層的用量，大于此用量，將形成多層物理吸附的界面薄弱層，從而引起填充物的強度下降；低于此用量，則填料顆粒表面處理不完全，反映在活化指數(shù)的變化曲線上，如下圖所示。

填料改性

表面改性劑用量與活化指數(shù)的關(guān)系曲線

上圖曲線中，a對應(yīng)得橫坐標(biāo)的A，即是表面改性劑在無機填料表面形成單分子覆蓋層的用量，可作為表面改性劑的最佳用量，實際處理中，應(yīng)略低于該用量?；罨笖?shù)不能作為填料表面改性的唯一質(zhì)量指標(biāo)，應(yīng)結(jié)合其他指標(biāo)，如吸附類型（化學(xué)吸附、物理吸附）、與高聚物基體的作用及應(yīng)用性能指標(biāo)來綜合考慮。

（3）粒度分布與顆粒形貌

填料表面改性后粒度大小和分布的變化，能夠反映改性過程中粒子是否發(fā)生團聚，特別是是否發(fā)生了硬團聚，因為團聚將會影響改性后填料的應(yīng)用性能。當(dāng)前測定填料粉體粒度及其分布的主要儀器有沉降式、激光粒度分析儀，庫爾特計數(shù)器及用于測定比表面積的透過法和BET法。

圖片來源：丹東百特儀器有限公司

需要說明的是，由于各種粒度測試儀器、方法的物理基礎(chǔ)不同，相同樣品測得的粒度的物理意義和粒度大小及其分布也不盡相同，因此在用粒度大小和分布來表征改性效果時，一定要采用相同的方法和儀器。

（4）吸附類型及包覆量

吸附類型可通過脂肪提取器（帶電動攪拌和回流冷凝裝置的三口燒瓶）或熱水洗滌來測定。在填料粉體顆粒表面化學(xué)吸附的表面改性劑分子比物理吸附牢固，在強烈攪拌或與其他組分混合時不易脫落，采用脂肪提取器時，在一定時間內(nèi)，甲苯提取量越大，說明物理吸附越多，在吸附表面所占的比例越大。

包覆量是指一定質(zhì)量的填料粉體表面所吸附的表面改性劑的質(zhì)量，用%或者mg/g表示。近年來，國內(nèi)外應(yīng)用漫反射紅外傅立葉轉(zhuǎn)換光譜法定量分析包覆無機粉體填料方面做了不少研究工作，取得了一些進(jìn)展。
